Mit dem kostenlosen Current Sense Transformer Selector erweitert Würth Elektronik das REDEXPERT-Tool um eine gezielte Unterstützung bei der Auswahl galvanisch isolierter Stromwandler. Nutzer geben Stromstärken, Frequenzen, Signaltypen und maximale Fehlergrenzen an. Anschließend filtert das Tool automatisch geeignete Sensoren, stellt wichtige Parameter übersichtlich dar und führt Simulationen von Temperaturanstieg sowie Fehlerverhalten durch. Dank interaktiver Vergleichsansichten sinkt der Testaufwand deutlich. Die Software liefert valide Daten für eine fundierte Entscheidung bei der Sensorenauslegung.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Kostenloser Current Sense Transformer Selector jetzt in REDEXPERT verfügbar

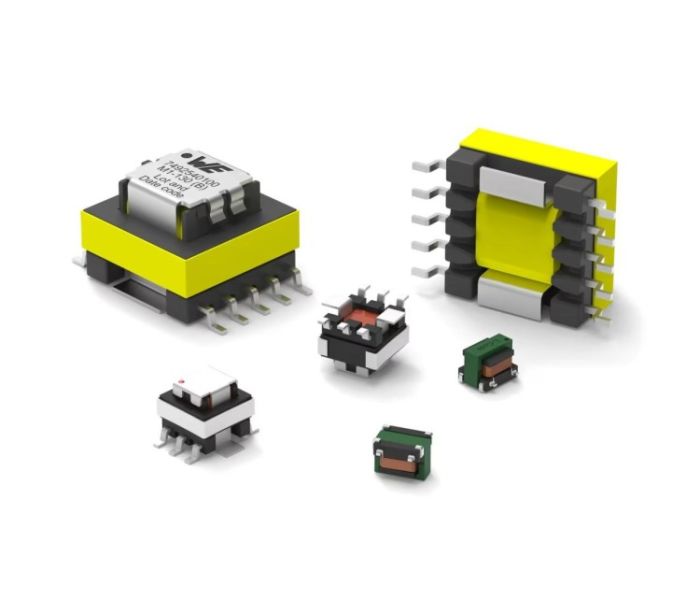

Würth Elektronik bietet eine große Auswahl an Strommesswandlern. (Foto: Würth Elektronik eiSos GmbH & Co. KG)
Über die neue Funktion im kostenlosen REDEXPERT-Design-Tool von Würth Elektronik erhalten Entwickler einen geführten Auswahlprozess für isolierte Strommesswandler. Nach Eingabe von Stromstärke, Frequenz, Signaltyp sowie zulässiger Fehlerrate durchsucht der Current Sense Transformer Selector automatisch das umfangreiche Portfolio. Das Ergebnis wird tabellarisch dargestellt, inklusive relevanter Parameter wie Genauigkeit und Sättigungsschutz. Dadurch verkürzen sich Testzyklen, und Anwender treffen fundierte Entscheidungen auf realistischen Basisdaten. Transparente Auswertung erleichtert Vergleichsmöglichkeiten und optimiert Prozesse.
Selektor zeigt passende Stromsensoren nach Stromfrequenz, Signaltyp und Fehlererwartung
Durch die Eingabe von Stromstärke, Frequenz, Signaltyp und einer zulässigen Fehlertoleranz wählt der Current Sense Transformer Selector automatisch alle in der Würth Elektronik Datenbank hinterlegten Stromwandler aus, die den spezifizierten Anforderungen gerecht werden. Die Benutzeroberfläche stellt anschließend detaillierte Übersicht der ausgewählten Bauteile bereit, einschließlich wesentlicher Parameter wie magnetische Durchflutung, Temperaturanstieg und Messabweichung, sodass Entwickler mit einem Blick fundierte Entscheidungen treffen und effizient die optimalste Lösung finden können, und damit Prozesszeiten reduzieren.
Grafische Darstellung von Temperatur- und Fehlerentwicklung bei definierten Betriebsparametern
Anhand realer Messtests projiziert die Anwendung den zu erwartenden Temperaturanstieg in Abhängigkeit von Strompegel und Taktraten. Gleichzeitig kalkuliert sie die daraus resultierenden Messabweichungen und zeigt sie grafisch an. Die visuellen Auswertungen verdeutlichen, bei welchen Last- und Frequenzkombinationen eine magnetische Sättigung einsetzt oder definierte Fehlertoleranzen überschritten werden. Auf diese Weise können Ingenieure fundierte Entscheidungen treffen und maximale Betriebssicherheit gewährleisten. Das Modul ersetzt aufwendige Laborprüfungen und liefert zuverlässige Ergebnisse während der Konstruktionsphase.
Entwickler vergleichen CST-Transformatoren in Simulation nach Stromfrequenz und Temperaturabweichungen

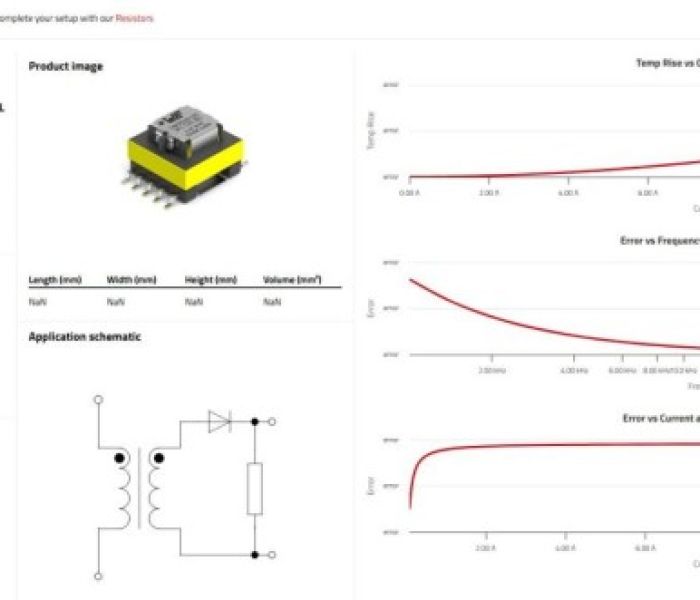

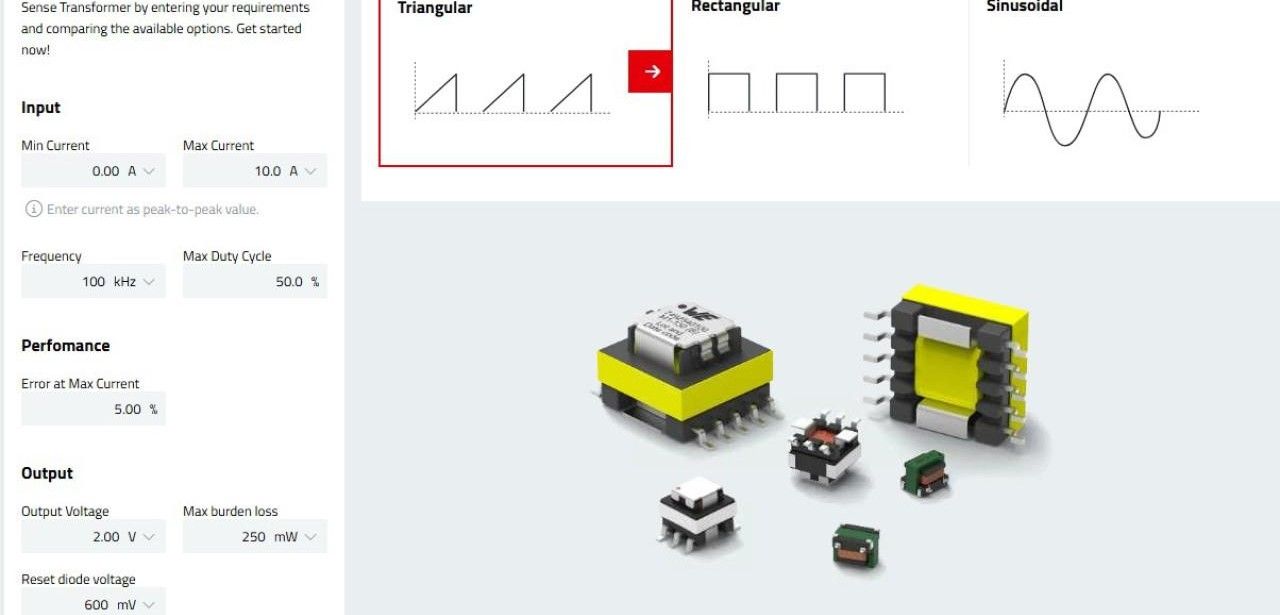

Das Tool gibt den geeigneten Strommesswandler (Foto: Würth Elektronik eiSos GmbH & Co. KG)
Mit der Simulationsansicht können Ingenieure verschiedene Current Sense Transformer gleichzeitig gegenüberstellen und die Temperaturentwicklung sowie Messabweichungen über unterschiedliche Strom- und Frequenzbereiche detailliert überwachen. Die softwaregestützte Darstellung veranschaulicht Sättigungsverläufe, thermische Lasten und Fehlerverteilungen unter realistischen Einsatzbedingungen und liefert so präzise Kennwerte für jede Option. Durch diesen strukturierten Vergleich werden Vor- und Nachteile einzelner Wandler transparent, wodurch fundierte Entscheidungen in kürzester Zeit realisierbar sind. Dokumentationen lassen sich automatisiert erstellen und archivieren, effizient.
Präzise Prognosen zu Temperaturanstieg vermindern Testaufwand und sparen Zeit
Auf Basis sorgfältig aufgezeichneter Messreihen reproduziert das Softwaremodul das thermische Verhalten und die Messabweichungen realer Bauteile unter definierten Strom- und Frequenzbedingungen. Entwicklerinnen und Entwickler erhalten dadurch fundierte Daten, ohne eigene Testaufbauten erstellen zu müssen, und können Risiken schon in der Planungsphase minimieren. Der Prüfaufwand reduziert sich spürbar, teure Praxissimulationen werden obsolet. Gleichzeitig lässt sich die Time-to-Market durch schnellere Auswahl geeigneter Sensoren deutlich verkürzen und erleichtert langfristig die Validierung externer Systeme.
Manuelle Auswahl von Stromwandlern erfordert umfangreiche Tests und Analysen
Bei der manuellen Auswahl von Strommesswandlern müssen Entwickler zahlreiche technische Parameter berücksichtigen, darunter die effektive Transformatoren-Konstante, Sättigungsreserven, thermische Grenzen und die Fehlerkennlinie. Da Herstellervorgaben oft nur Teilinformationen enthalten, bleiben kritische Betriebs- und Grenzwerte unklar. Um den geeigneten Wandler zu bestimmen, sind daher praktische Messungen unter verschiedenen Last- und Frequenzbedingungen unverzichtbar. Dieser aufwendige Validierungsprozess verlängert Entwicklungszyklen und bindet wertvolle Ressourcen, bevor eine sichere und genaue Anwendung gewährleistet ist. Dauerhaft zuverlässige Resultate.
Gezielte Sensorenauswahl vereinfacht Strommesswandler-Auswahl für alle typischen industriellen Anwendungsfälle
Leistungsstarke Strommesswandler mit galvanischer Isolation kommen in diversen Bereichen zur Anwendung: von konventioneller Wechselstromüberwachung über geregelte Schaltregler bis hin zur Überlasterkennung, Lastabwurfsystemen und automatischen Abschaltschersystemen. Anwendungen im Energiemetering, der exakten Lastanalyse sowie in hochfrequenten Messumgebungen profitieren von ihrer hohen Empfindlichkeit. Der Selector bietet Ingenieuren anhand definierter Parameter eine systematische Sensorenauswahl, wodurch Entwicklungsaufwand minimiert und die Zuverlässigkeit in allen Einsatzszenarien gesteigert wird. Die intuitive Benutzerführung ermöglicht schnelle Entscheidungen und präzise Ergebnisse.
Simulationsgestütztes REDEXPERT-Tool reduziert Testaufwand deutlich und beschleunigt Entwicklungsprozesse spürbar
Der Current Sense Transformer Selector in REDEXPERT ermöglicht eine schnelle Identifikation geeigneter galvanisch isolierter Strommesswandler anhand weniger Eckdaten wie Strom, Frequenz und Fehlertoleranz. Über eine integrierte Datenbank werden alle infrage kommenden Komponenten erfasst. Simulationsmodule prognostizieren Temperaturanstieg und Messungenauigkeiten, während interaktive Diagramme die Performance mehrerer Bauteile gegenüberstellen. Durch diesen simulationsgestützten Workflow entfallen viele Labortests, Entwicklungszeiten verkürzen sich, und Anwender treffen datengestützte Entscheidungen für zuverlässige Strommessungen. Ergebnisse lassen sich exportieren und dokumentieren.
