AMC/GI erweitert sein Q.series-Portfolio um die Q.monixx 100 und A117-D Datenlogger. Anwender profitieren von acht universellen Analogeingängen, digitalen Ein- und Ausgängen, zwei Relais und galvanisch getrennten seriellen Schnittstellen. Vier unabhängige Speicherkanäle ermöglichen parallele Aufzeichnung auf USB, SD oder in der GI.cloud mit Abtastraten von 0,01 Sekunden bis 24 Stunden. Dank Edge-Computing, OPC UA, MQTT und EtherCAT werden Daten lokal verarbeitet und nahtlos in SCADA- oder LabVIEW-Umgebungen integriert.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Industrieschweres Design vereint mit intelligenter Software im robusten Q.monixx-System
Mit dem Q.monixx 100 und A117-D erhalten Anwender eine widerstandsfähige Messlösung für widrige Umweltbedingungen. Robuste Materialien und eine hochwertige Verarbeitung schützen interne Module vor Stößen, Feuchtigkeit und Staub. Das modulare Baukastensystem erleichtert das individuelle Zusammenstellen von I/O-Kanälen und Kommunikationsschnittstellen. Leistungsstarke Onboard-Software wertet Sensordaten in Echtzeit aus und erlaubt die Konfiguration von Grenzwerten sowie Alarmprotokollen. Wartung, Updates und Erweiterungen lassen sich ohne Ausfallzeiten durchführen und gewährleisten maximale Betriebsbereitschaft rund um Uhr.
Open Collector, TTL, PNP, HTL Ausgänge ermöglichen flexible Automatisierungssteuerung
Das A117-D-Gerät der Q.monixx Serie verfügt über acht universelle analoge Inputs für Spannung, Strom, Widerstand im 2-/4-Leiter-Verfahren, Potentiometer und PT100/PT1000. Die Analog-Digital-Umsetzung liefert eine 24-Bit-Auflösung bei Abtastraten bis zu 100 Werten pro Sekunde pro Kanal. Darüber hinaus stehen acht digitale Eingänge, vier digitale Ausgänge (wahlweise im Open Collector-, TTL-, PNP- oder HTL-Standard) sowie zwei Relaiskontakte für flexible Signalerfassung zur Verfügung.
Parallele Aufzeichnung auf USB, SD und Cloud bietet Flexibilität
Die Konfiguration von vier separaten Logger-Instanzen erlaubt die parallele Nutzung variabler Abtastraten von nur 0,01 Sekunden bis hin zu 24 Stunden. Messergebnisse lassen sich lokal auf USB-Stick oder SD-Karte sichern und optional in die GI.cloud übertragen. In der Cloud gespeicherte Daten sind jederzeit online abrufbar und können direkt analysiert werden. Dank simultaner Echtzeitaufzeichnung kombiniert mit sicherer Langzeitarchivierung bleibt der Datenbestand durchgängig vollständig und revisionssicher erhalten mit automatischer Datenkompression und optimierter Langzeitarchivierung.
Nahtlose Einbindung in NI LabVIEW MATLAB durch vielseitige Kommunikationsprotokolle
Mit galvanisch streng voneinander getrennten RS485- und SDI12 Schnittstellen bieten die Logger störungsfreie Anbindung externer Sensoren ohne Signalverfälschung oder Masseprobleme. Die übergeordnete Kommunikation erfolgt über Ethernet, USB oder einen optionalen Modemanschluss. Protokolle wie MQTT, OPC UA und EtherCAT erlauben die Einbindung in gängige SCADA-Systeme, NI LabVIEW und MATLAB. Dadurch lassen sich Q.monixx Logger komfortabel in vielseitige Automatisierungs- und Analysearchitekturen verschiedenster Branchen integrieren. Sie sind fernwartungsfähig, modular, sicher, zukunftsfähig maßgeschneidert anpassbar
Flexibel konfigurierbare Display-Abschaltung von 10 Sekunden bis 10 Minuten

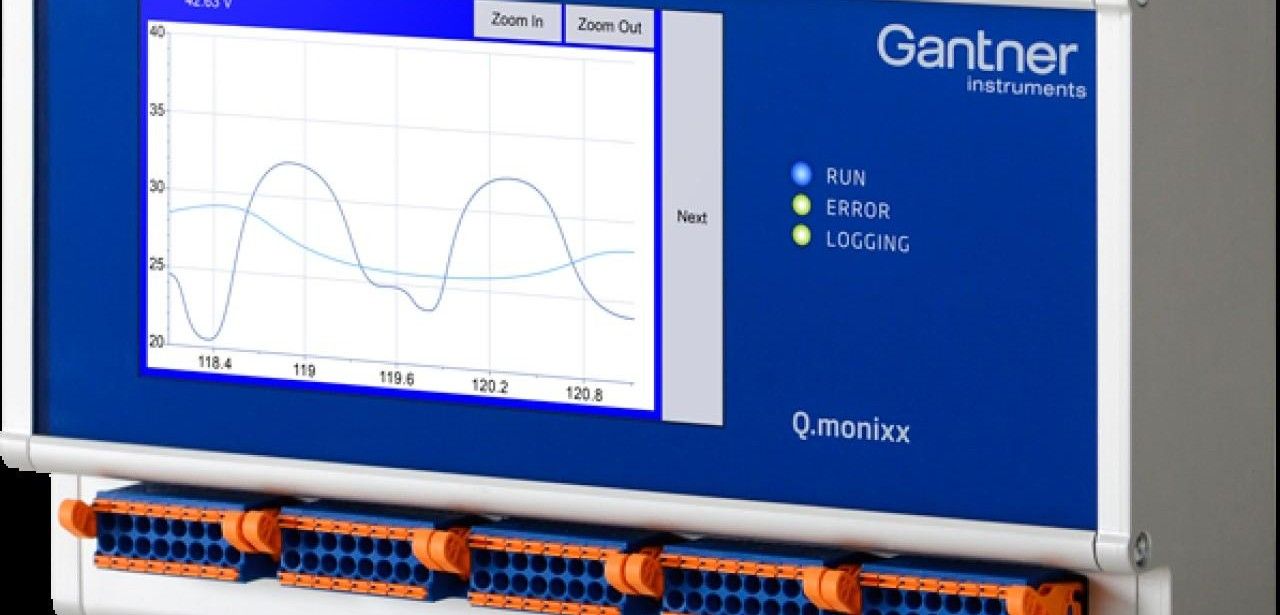

Ausgestattet mit einem 5-Zoll-TFT-Touchdisplay in WVGA-Auflösung (800 × 480 Pixel) bietet die D-Version des Q.monixx A117 eine moderne Benutzeroberfläche, die Echtzeit-Monitoring von Prozessdaten ermöglicht. Alarmschwellen lassen sich bequem am Touchscreen programmieren, und die Aufzeichnungsintervalle können zwischen zehn Sekunden und zehn Minuten konfiguriert werden. Die automatisch abschaltende Anzeige minimiert den Stromverbrauch und verlängert die Lebensdauer. Diese Features verbessern die Wartungs- und Betriebseffizienz in Industrieanlagen erheblich. Bediener profitieren direkt von intuitiver Visualisierung.
Galvanische Isolation aller Kanäle schützt empfindliche Elektronik vor Störungen
In Übereinstimmung mit den Anforderungen der Normen EN 61000-4 und EN 55011 bietet das Gerät ausgezeichnete Abschirmung gegen elektromagnetische Einflüsse, wodurch industrielle Störquellen keine Probleme verursachen. Die galvanische Trennung sämtlicher Kanäle, Schnittstellen und der Energieversorgung verhindert Potentialausgleich und schützt so sensible elektronische Komponenten. Mit dem flexiblen Spannungsbereich von 10 bis 30 VDC sowie der praxisgerechten DIN-Schienenmontage kann die kompakte Einheit schnell in bestehende Anlagen integriert werden. Robustheit und Zuverlässigkeit gewährleistet.
Ideal für dezentrale Prozessüberwachung in Industrie, Prüfständen und Anlagen
Die Q.monixx Logger verfügen über vier unabhängig programmierbare Speichereinheiten, die parallele Datenerfassung mit variablen Abtastraten erlauben. Messwerte werden synchron auf USB, SD-Karte und in der GI.cloud abgelegt, sodass keine Informationen verloren gehen. Sollte eine Verbindung zur Cloud unterbrochen sein, schlägt das Gerät nahtlos in lokale Speicherung um. Mit OPC UA, MQTT und EtherCAT lassen sich Prozessdaten ohne Neukonfiguration direkt in bestehende Leitsysteme einbinden. Intuitive Benutzeroberfläche minimiert Schulungsaufwand, beschleunigt deutlich Inbetriebnahme.
Ideal für industrielle Anwendungen: präzise Datenerfassung und hohe Ausfallsicherheit
Die Q.monixx 100 und A117-D Geräte verbinden leistungsfähige Edge-Computing-Mechanismen mit flexibler I/O-Architektur und Cloud-Integration. Anwender profitieren von Echtzeitverarbeitung direkt am Messpunkt, während parallele lokale und Cloud-Protokollierung eine umfassende Datenhistorie sicherstellt. Durch OPC UA, MQTT und EtherCAT lassen sich die Logger problemlos in bestehende Automatisierungs- oder Analyse-Tools einbinden. Ein robustes Gehäuse mit galvanischer Trennung und EMV-Zertifizierung garantiert störungsfreien Betrieb in rauen Industrieumgebungen und hohe Betriebssicherheit.
